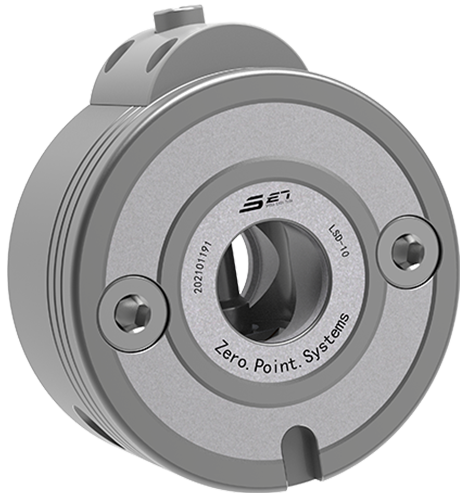

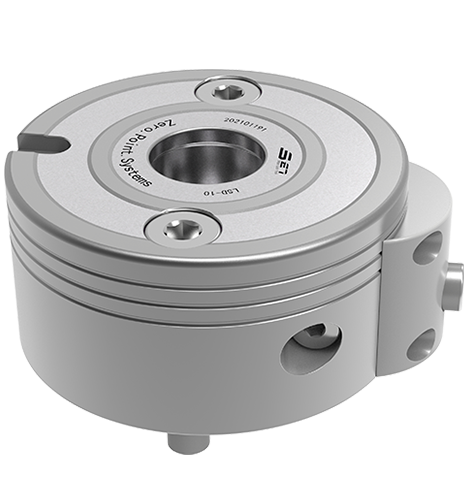

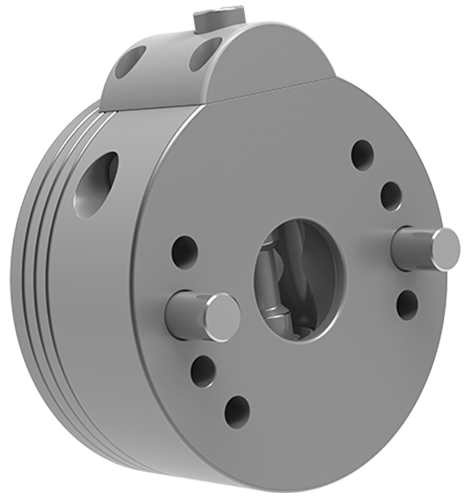

Tipo de montagem manual
Localizador zero montado manualmente prenda manualmente ou relaxa.
✔ Precisão de posicionamento repetida ＜ 0,01mm, localizador único
Força de aperto 17kn, força de tensão 55kn.
✔ Adequado para usinagem em indústrias que precisam reduzir o equipamento
Campos de corte de alteração, metal ou não-metal.
Fixado ou afrouxado por operação manual;
Precisão de posicionamento repetitivo ＜ 0,01mm.
Material: aço inoxidável endurecido;
| Número do pedido | Método de desbloqueio | Força de aperto (KN) | Força de tensão (KN) | Soprando chip （n · m） | Peso (kg) |
|---|---|---|---|---|---|
| LSD-10 | Operação manual | 10 | 25 | 30 | 3.3 |
| LSD-20 | Operação manual | 17 | 55 | 50 | 6.6 |
| LSD-40 | Operação manual | 40 | 105 | 70 | 9.6 |

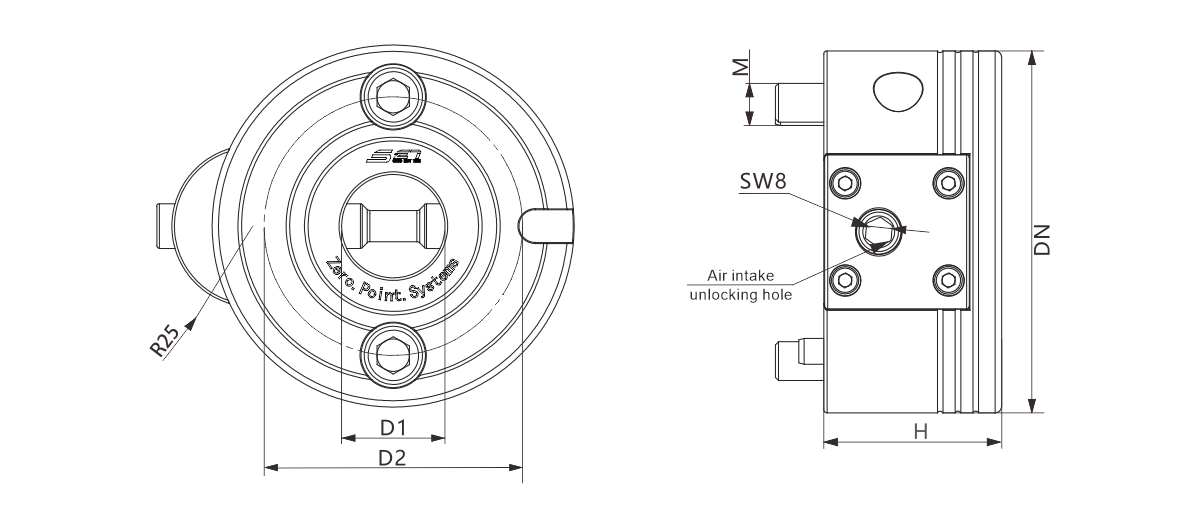

| Número do pedido | Ødn | Ød1 | Ød2 | H | M |
|---|---|---|---|---|---|
| LSD-10 | 112 | 32 | 80 | 55 | M12 |
| LSD-20 | 138 | 32 | 90 | 55 | M12 |
| LSD-40 | 148 | 40 | 102 | 70 | 4*M12 |
