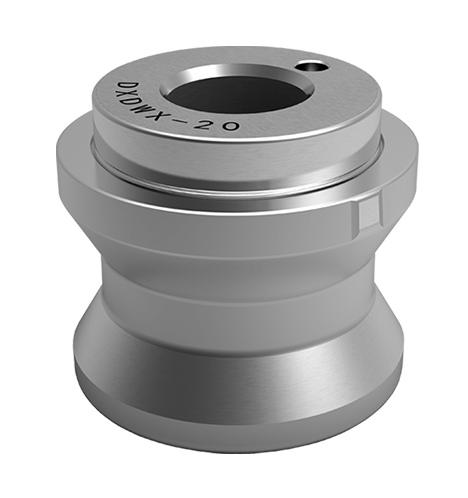

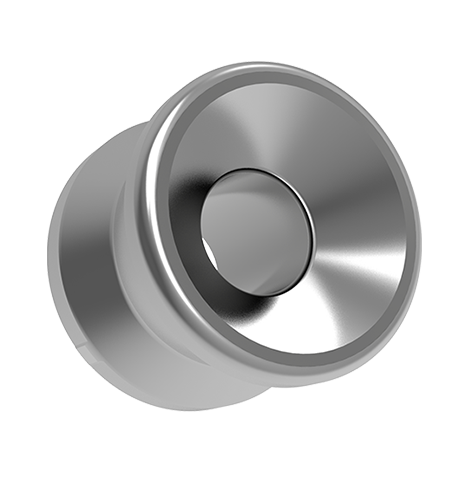

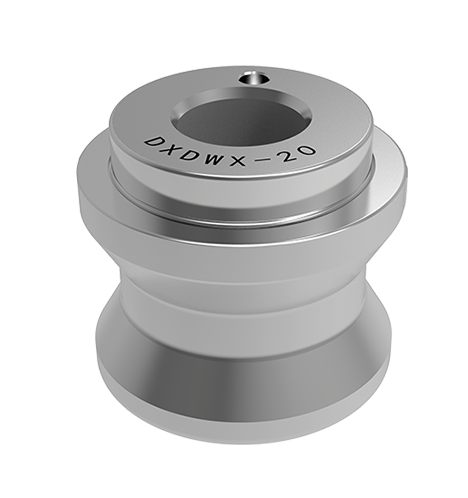

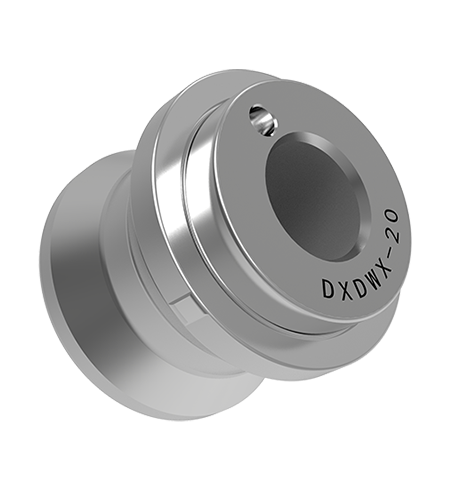

PIN de posicionamento, endurecimento do tratamento.
High 28mm (sem chave direcional), peso 105g.
Ele apenas limita o grau de liberdade de rotação e desempenha um papel direcional.
O ângulo entre o orifício -guia e o lado do posicionamento é de 45 °, o que é adequado para o posicionador zero de trava da bola reta.
Tratamento de endurecimento;
O ângulo entre o orifício -guia e a borda de posicionamento é de 45 °;
Limite apenas a liberdade de rotação, desempenhe um papel direcional;
Adequado para a bloqueio de coluna reta posicionador zero.
| Número do pedido | Ødn | Ødn1 (H6) | Ød2 | D3 | H | H1 | H2 | K | Peso (G) |
|---|---|---|---|---|---|---|---|---|---|
| Dxjt-2 | 13 | 10 | 6.2 | 4.5 | 8.9 | 2.1 | 2.5 | 2.2 | 8 |
| Dxjt-5 | 18 | 14 | 8.2 | 5.5 | 12.8 | 2.7 | 3 | 2.2 | 16 |
| Dxjt-10 | 22 | 15 | 8.3 | 5.75 | 16.3 | 3 | 3 | 2 | 30 |
| Dxjt-20 | 32 | 25 | 12.2 | 9 | 23 | 5 | 4 | 3 | 105 |
| DXJT-40 | 40 | 30 | 16.3 | 11.5 | 29 | 5 | 4 | 3 | 188 |
