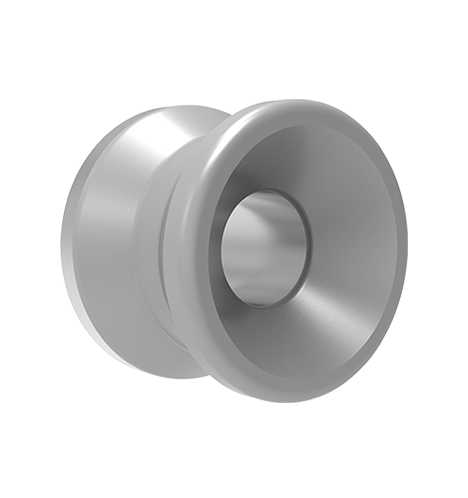

Pino de posicionamento

Restrição da liberdade nas direções X - e Y
Adequado para lock de bloqueio de coluna reta Locador zero

Desenho detalhado

Contate-nos

Parâmetros do produto

Desenho

Download de dados

Acessórios relacionados

Visão geral do produto

PIN de posicionamento, endurecimento do tratamento.
28 mm de altura, peso 105g.
Para limitar o eixo x e a direção da função do eixo y da liberdade.
Adequado para locadora zero de bloqueio de coluna reta.

Recursos do produto

Alta precisão, endurecimento do tratamento;
Adequado para locadora zero de bloqueio de coluna reta.

Suzhou Set Industrial Equipment System Co., Ltd.

Desempenham um papel em restringir a liberdade das direções x e y;

Diagrama de dimensão do produto

Número do pedido	Ødn	Ød1 (-0,002/-0.01)	Ød2	H	H1	T	Peso (G)
Dwjt-2	13	10	6.2	11	8.9	2.1	6
Dwjt-5	18	14	8.2	15.5	12.8	2.7	16
Dwjt-10	22	15	8.3	19.3	16.3	3	30
DWJT-20	32	25	12.2	28	23	5	105
DWJT-40	40	30	16.3	34	29	5	188

Informação pública

Todos Diagrama do modelo 3D Instrução de instalação Manual do usuário Livro de amostra

Tipo de lista As atualizações mais recentes

Download Diagrama do modelo 3D

DWJT-20 cn en

download
Download Livro de amostra

Acessórios do localizador de bloqueio de bola de coluna reta cn en

download navegar
