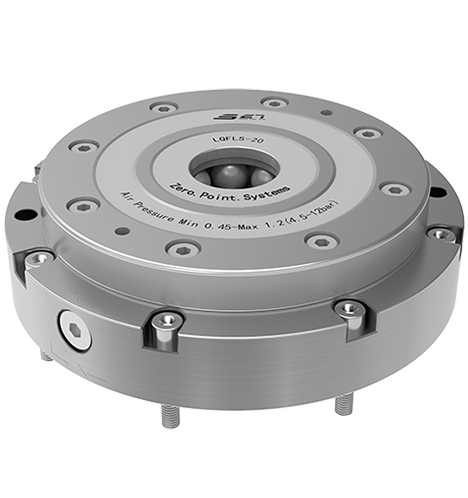

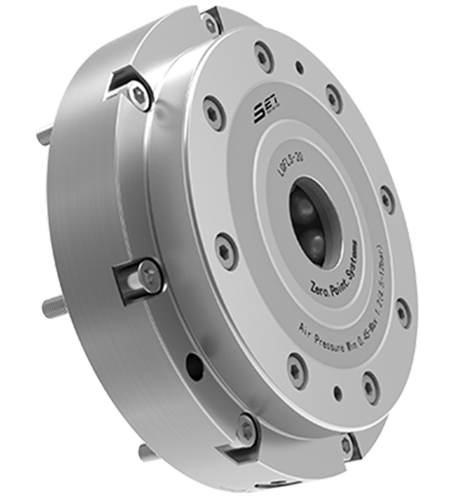

É desbloqueado pela pressão do gás e bloqueado mecanicamente pela mola.
Ao desbloquear a porta de admissão, o localizador é desbloqueado e a bandeja pode ser removida; Ao desbloquear a porta de alívio de pressão, o localizador é auto-bloqueado e não há necessidade de conectar constantemente a fonte de pressão durante o uso.
Precisão de posicionamento repetida ≤0,005 mm, força de fixação de posicionador único 17kn, força de tensão 55kn. É parte da montagem e é fácil de instalar.
A faixa de temperatura de uso é -20 ℃ ~ 80 ℃. Adequado para campos de corte de metal ou não-metal.
Desbloqueios por pressão de gás, trava mecânica da primavera;
Precisão de posicionamento repetida ≤ 0,005 mm;
A placa de base usada durante a instalação é mais fina e mais leve em espessura.
Material: aço inoxidável endurecido;
É parte da montagem e é fácil de instalar;
| Número do pedido | Método de desbloqueio | Força de aperto (KN) | Força de tensão (KN) | Soprar ar | Peso (kg) |
|---|---|---|---|---|---|
| LQFLD-10 | Pressão do gás | 10 | 25 | √ | 4.3 |
| LQFLD-20 | Pressão do gás | 17 | 55 | √ | 8.8 |
| LQFLS-10 | Pressão do gás | 10 | 25 | √ | 4.3 |
| LQFLS-20 | Pressão do gás | 17 | 55 | √ | 8.8 |

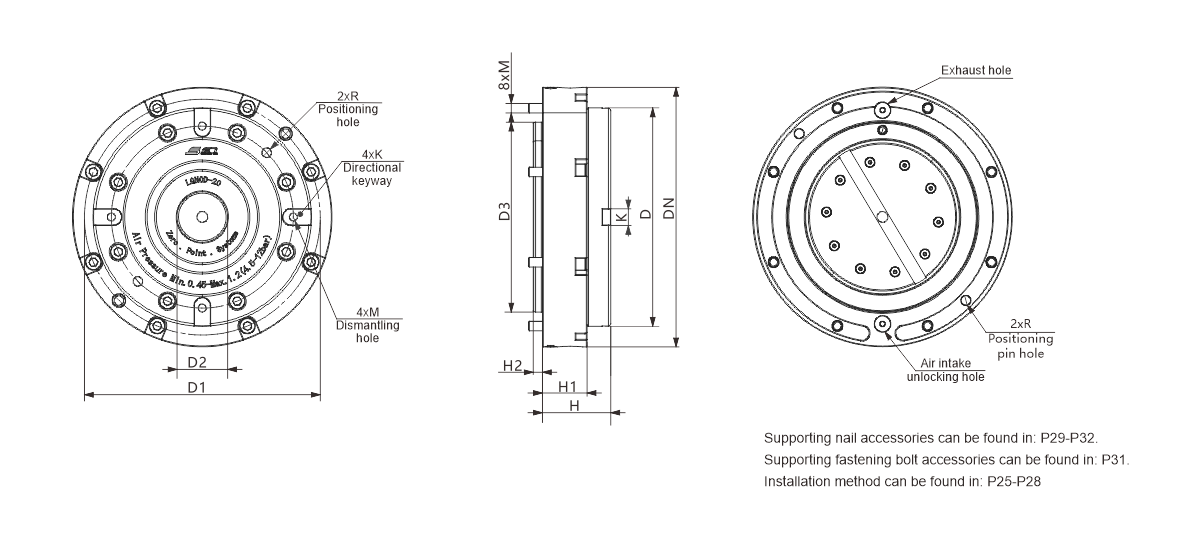

| Número do pedido | Ødn | ØD | Ød1 | Ød2 | Ød3 (H7) | H | H1 | H2 | M | OU | K |
|---|---|---|---|---|---|---|---|---|---|---|---|
| LQFLD-10 | 140 | 112 | 127 | 22 | 100 | 35.5 | 25 | 5.8 | M6 | 8 | 8.14 |
| LQFLD-20 | 164 | 138 | 149 | 32 | 120 | 43.2 | 28.2 | 5.8 | M6 | 6 | 10.14 |
| LQFLS-10 | 140 | 112 | 127 | 22 | 100 | 35.5 | 25 | 5.8 | M6 | 8 | / |
| LQFLS-20 | 164 | 138 | 149 | 32 | 120 | 43.2 | 28.2 | 5.8 | M6 | 6 | / |
Tipo de instalação do tipo de flange
