Seu material é aço inoxidável endurecido. Pode ser desbloqueado e preso pela operação manual.
A precisão do posicionamento repetitivo ＜ 0,005 mm. A força de fixação do localizador único é 8kn. Seu torque de fixação permitido é de 8nm.
Aplica -se aos campos de usinagem e montagem dos moldes. É adequado para ajustar o modo de operação de distância central do localizador rapidamente.
Pode ser desbloqueado e preso pela operação manual;
Precisão do posicionamento repetitivo ＜ 0,005 mm;
Aplica -se aos campos de usinagem e montagem dos moldes;
Material: aço inoxidável endurecido;
Possui alta força de fixação;
É adequado para ajustar o modo de operação de distância central do localizador rapidamente.
| Número da dimensão | Método de desbloqueio | Força de aperto (KN) | Torque de fixação permitido (nm) | Peso (kg) |
|---|---|---|---|---|
| CP40-50S | Operação manual | 8 | 8 | 0.5 |
| CP60-80S | Operação manual | 15 | 22 | 1.6 |
| CP80-100S | Operação manual | 25 | 50 | 3.8 |

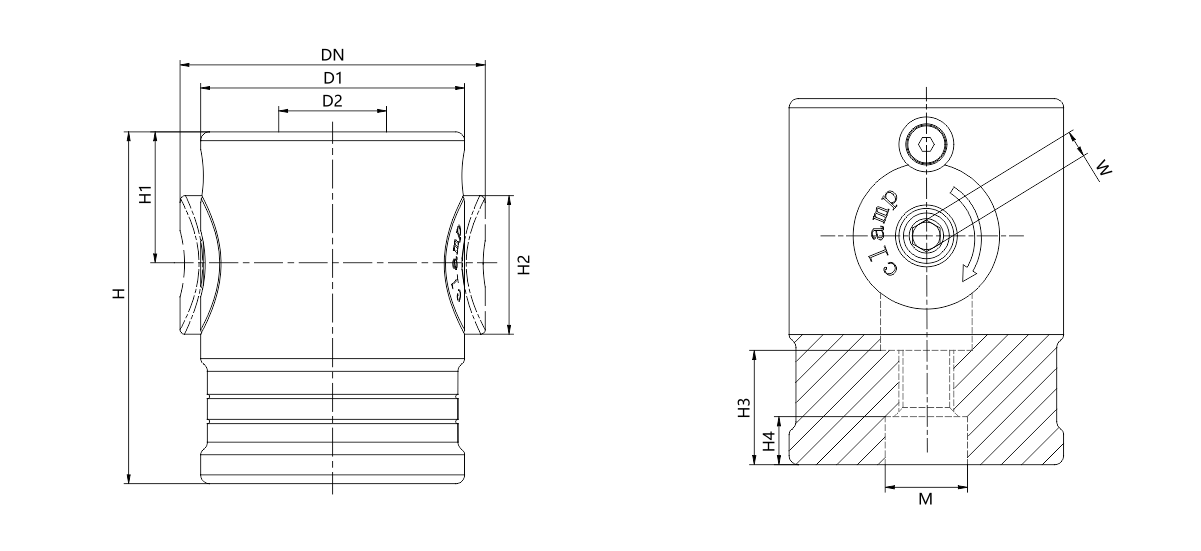

| Número da dimensão | Dn | D1 | Ød2 | H (± 0,01) | H1 | H2 | H3 | H4 | C | M (H7) |
|---|---|---|---|---|---|---|---|---|---|---|
| CP40-50S | 46 | 40 | 12 | 50 | 20 | 22 | 18 | 7.5 | 4 | 12 |
| CP60-80S | 69 | 60 | 18 | 80 | 30 | 32 | 25 | 10.5 | 6 | 18 |
| CP80-100S | 91 | 80 | 22 | 100 | 40 | 44 | 31 | 12.5 | 8 | 22 |
