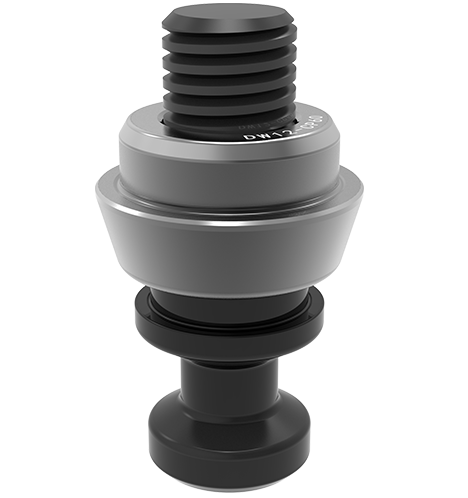

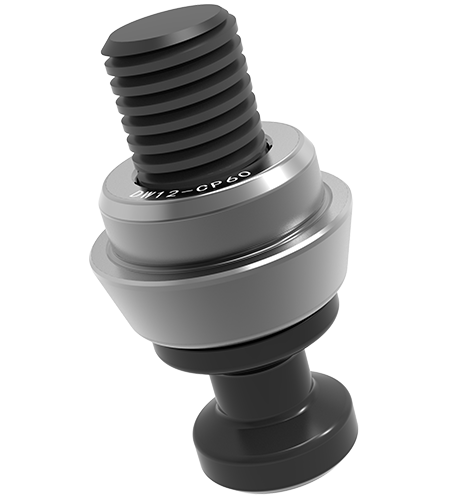

Tem o tratamento de endurecimento da superfície.
Sua altura é de 33,5 mm e o peso é 20g.
Este pino de posicionamento pode limitar os graus da liberdade de x direção e a direção y.
É adequado para o localizador de ponto zero do tipo de suspensão cônica manual.
Seu requisito de precisão é alto. Tem o tratamento endurecendo da superfície;
É adequado para o localizador de ponto zero do tipo de suspensão cônica manual.
Este pino de posicionamento pode limitar os graus da liberdade de X de direção e a direção y;

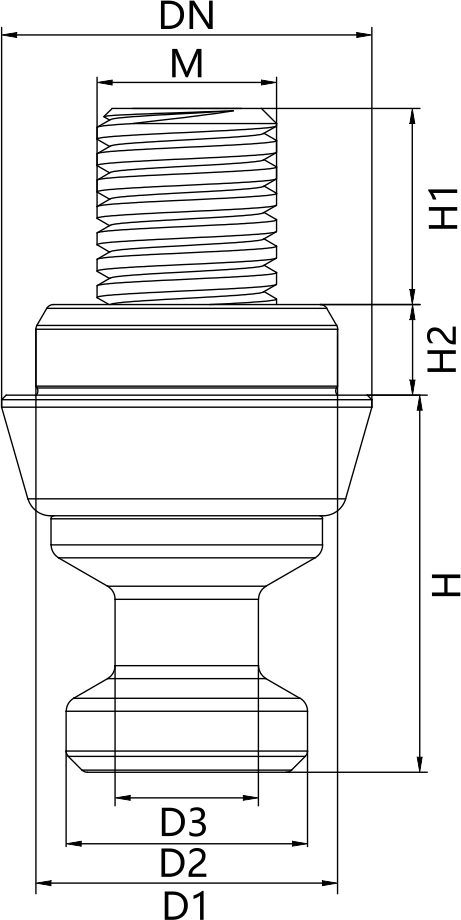

| Número da dimensão | Ødn | Ød1 (G6) | Ød2 | Ød3 | H | H1 | H2 | M | Peso (kg) |
|---|---|---|---|---|---|---|---|---|---|
| DW08-CP40 | 16 | 12 | 11 | 6.5 | 16.5 | 12 | 5 | M8 | 0.02 |
| DW12-CP60 | 25 | 20 | 16 | 9.5 | 25 | 18 | 6 | M12 | 0.07 |
| DW16-CP80 | 32 | 25 | 21 | 13 | 33 | 22 | 7.5 | M16 | 0.15 |
