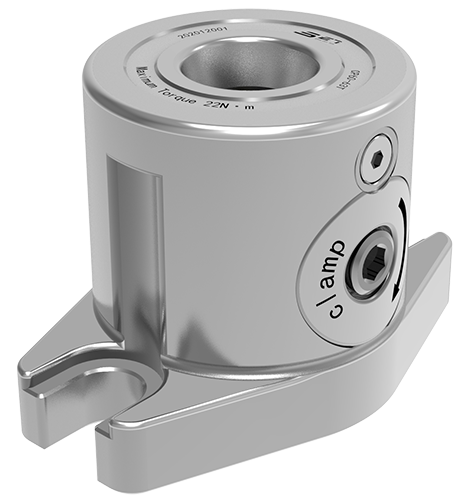

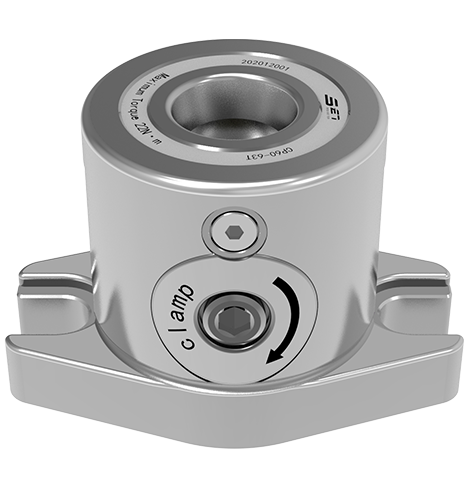

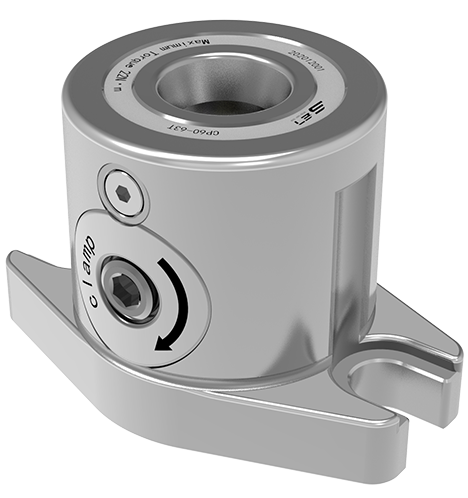

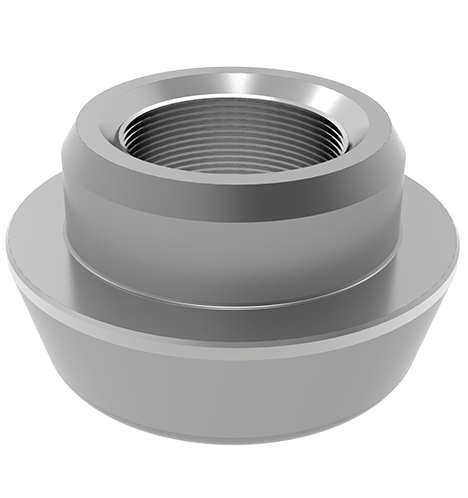

Seu material é aço inoxidável endurecido. Pode ser desbloqueado e preso pela operação manual.
A precisão do posicionamento repetitivo ＜ 0,005 mm. A força de fixação do localizador único é 8kn. Seu torque de fixação permitido é de 8nm.

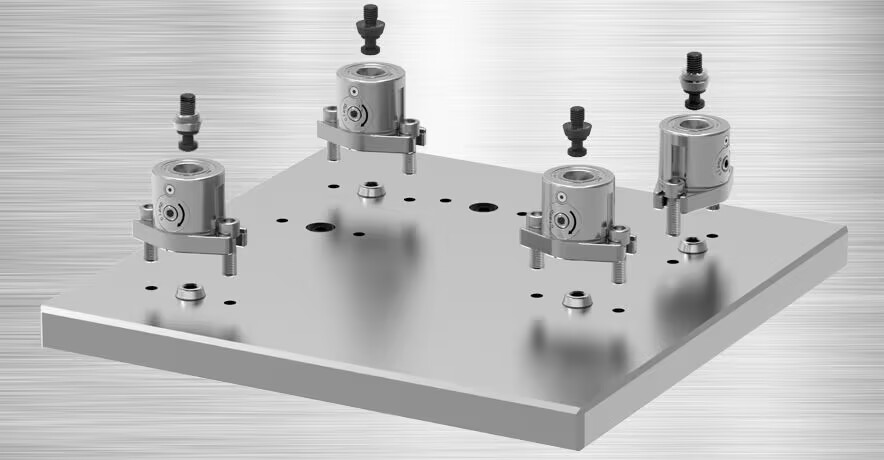

Aplica -se aos campos de usinagem e montagem dos moldes. É adequado para ajustar o modo de operação de distância central do localizador rapidamente.
Pode ser desbloqueado e preso pela operação manual;
Precisão do posicionamento repetitivo ＜ 0,005 mm;
Aplica -se aos campos de usinagem e montagem dos moldes;
Material: aço inoxidável endurecido;
Possui alta força de fixação;
É adequado para ajustar o modo de operação de distância central do localizador rapidamente.
| Número da dimensão | Método de desbloqueio | Força de aperto (KN) | Torque de fixação permitido (nm) | Peso (kg) |
|---|---|---|---|---|
| CP40-40T | Operação manual | 8 | 8 | 0.8 |
| CP60-63T | Operação manual | 15 | 22 | 1.4 |
| CP80-80T | Operação manual | 25 | 50 | 3.3 |

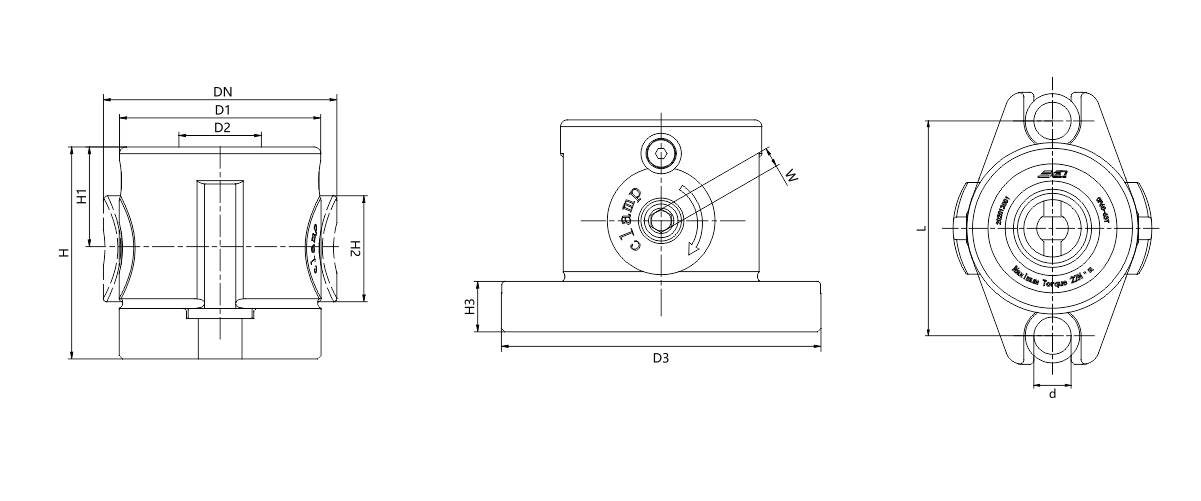

| Número da dimensão | Dn | D1 | Ød2 | D3 | H (± 0,01) | H1 | H2 | H3 | L | d | C |
|---|---|---|---|---|---|---|---|---|---|---|---|
| CP40-40T | 46 | 40 | 12 | 65 | 40 | 20 | 22 | 10 | 50 | 9 | 4 |
| CP60-63T | 69 | 60 | 18 | 95 | 63 | 30 | 32 | 15 | 75 | 13 | 6 |
| CP80-80T | 91 | 80 | 22 | 130 | 80 | 40 | 44 | 20 | 100 | 17 | 8 |
