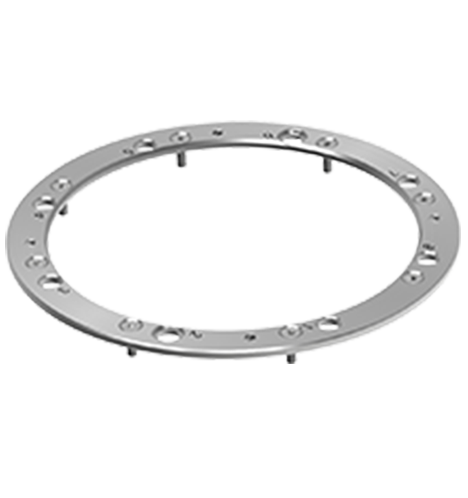

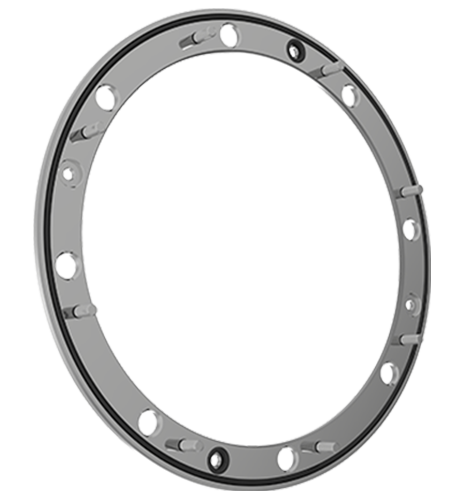

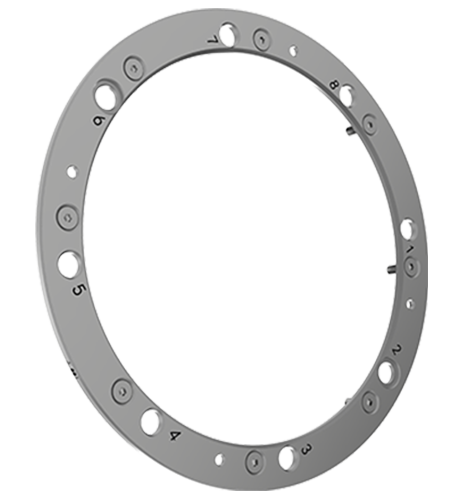

Junta, aço inoxidável martensítico.
O posicionador zero automático Q20K é dedicado a micro-ajuste a altura do localizador.
Micro-ajuste a altura do localizador.

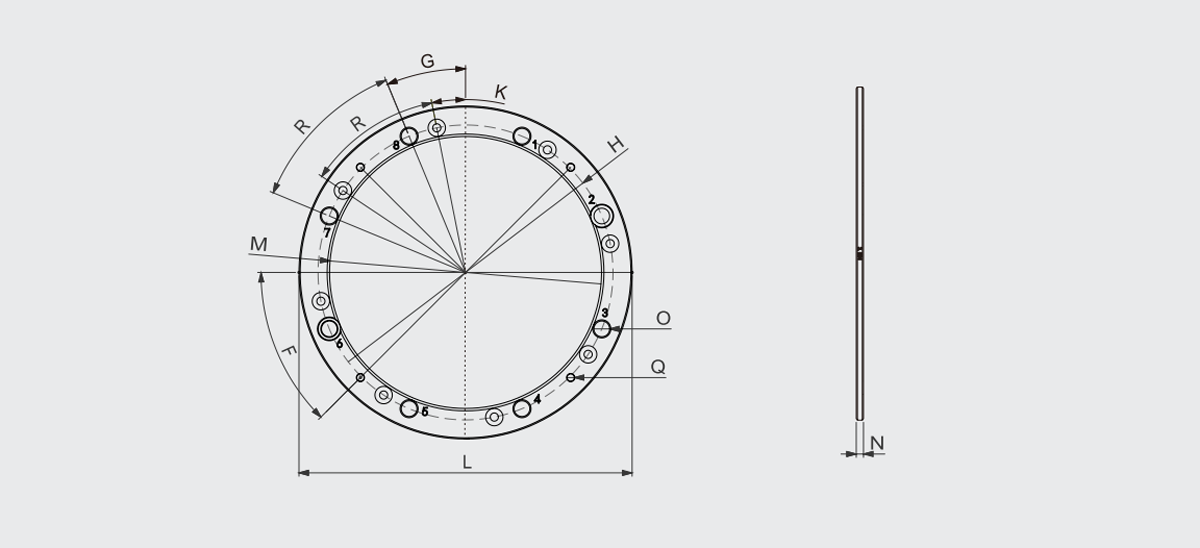

| Número do pedido | R | G | K | OH | Øm | F | O | Q | ØL -0.05 | N ± 0,002 | Peso (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| TZDP-20-K | 8*45 ° | 22,5 ° | 11,25 ° | 122 | 112.5 | 45 ° | 8-Ø8.5 | 4-Ø | 138 | 3 | 0.0123 |
| TZDP-40-K | 8*45 ° | 22,5 ° | 11,25 ° | 152 | 142 | 45 ° | 8-Ø8.5 | 4-Ø3 | 172 | 3 | 0.14 |
| TZDP-60-K | 8*45 ° | 22,5 ° | 11,25 ° | 166 | 150.5 | 45 ° | 8-Ø8.5 | 4-Ø3 | 187 | 4 | 0.026 |
