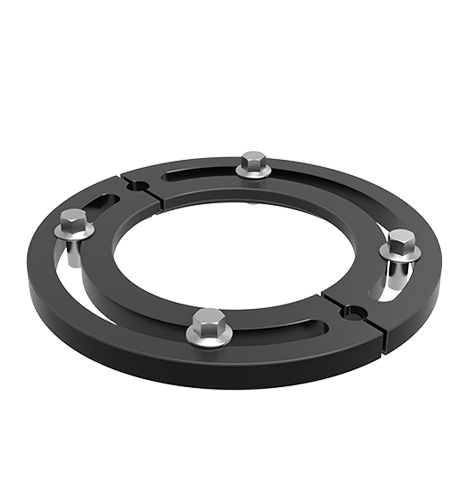

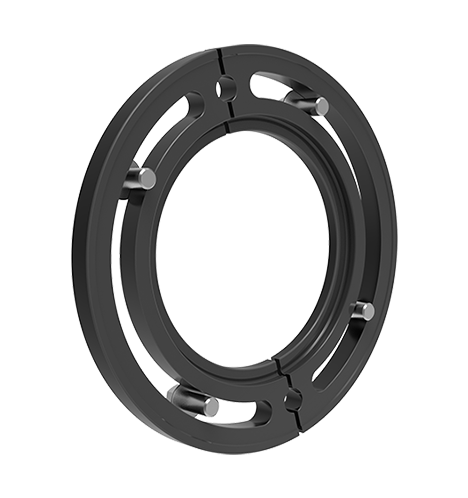

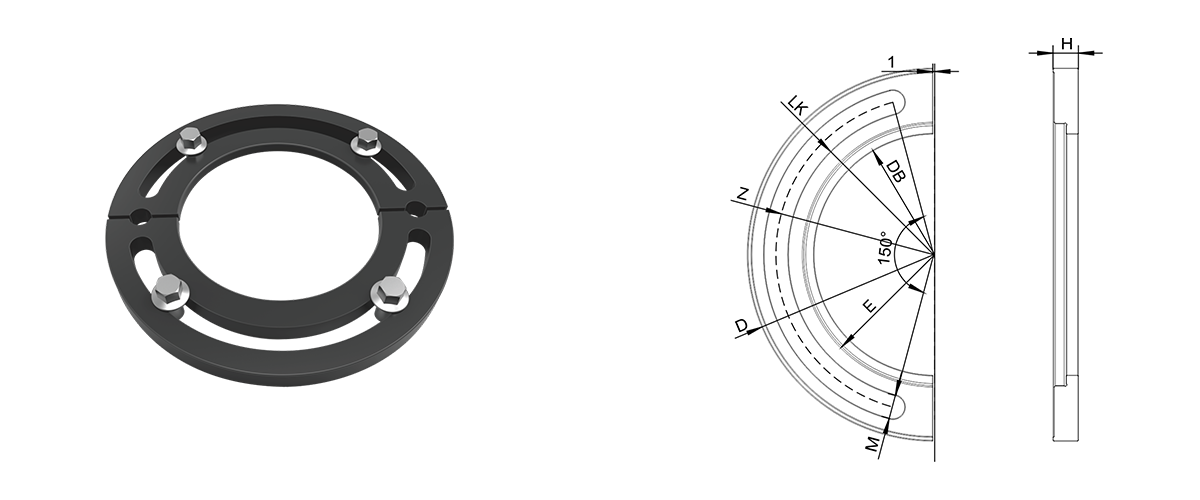

Flange fixo, P20, superfície de nitra de banho de sal QPQ.
Diâmetro 198mm, espessura 13,5 mm (sem parafusos).
Usado para montar o posicionador de ponto zero montado na mesa (LQTMS) na tabela da máquina.
Pode ser usado para diferentes tabelas de tamanho t-slot.
Os flanges fixos são usados para montar o tipo Mesa (LQTMS) na tabela da máquina;
Adequado para diferentes tamanhos de slot T da tabela.
| Número do pedido | Número da dimensão | ØD | Ødb | Ølk | Øl | M | H | Øe | Parafuso correspondente |
|---|---|---|---|---|---|---|---|---|---|
| GDFL-5 | Q5 | 120 | 69.5 | 88 | 96.5 | 8.5 | 9 | 79.4 | M8 |
| GDFL-10 | Q10 | 170 | 100 | 127 | 167.5 | 10.5 | 11.5 | 113 | M10 |
| GDFL-20 | Q20 | 198 | 128 | 155 | 137.5 | 12.5 | 13.5 | 139 | M12 |
