Tem o tratamento de endurecimento da superfície.
Sua altura é de 37,6 mm e o peso é 20g.
Pode limitar os graus da liberdade de X de direção e a direção y.

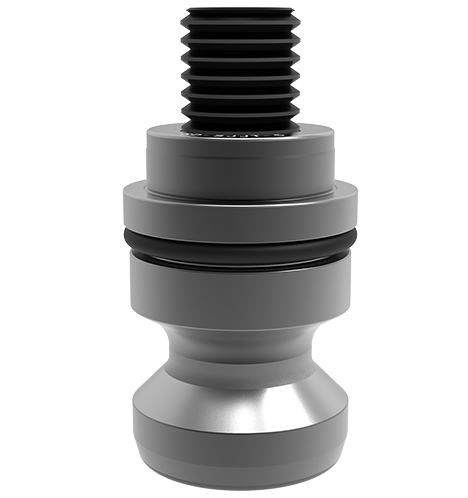

É o pino especial da placa de base manual de 52 mm
Seu requisito de precisão é alto. Tem o tratamento endurecendo da superfície;
É o alfinete especial da placa de base manual de 52 mm.
Este pino de posicionamento pode limitar os graus da liberdade de X de direção e a direção y;

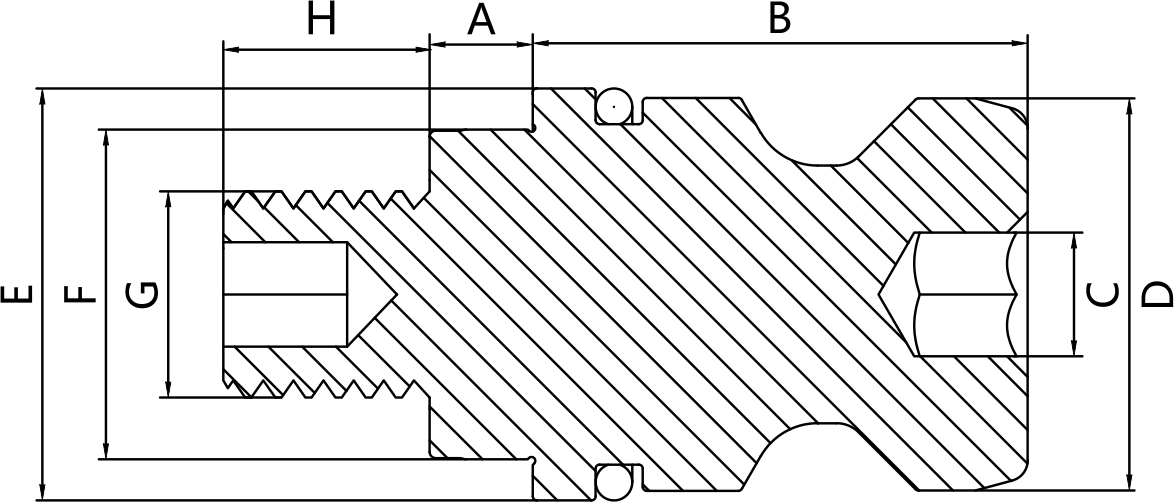

| Número da dimensão | Localizador correspondente | UM | B | C | D | E | F | G | H (H6) | Peso (kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| SJJT-52 | Placa de base manual de 52 mm | 5 | 19.6 | SW6 | 15.2 | 16 | 12 | M8 | 13 | 0.028 |
| SJJT-96 | Placa de base manual de 96 mm | 5 | 24 | SW6 | 19 | 20 | 16 | M10 | 15 | 0.045 |
Se você está interessado em nossos produtos, por favor, consulte-nos
