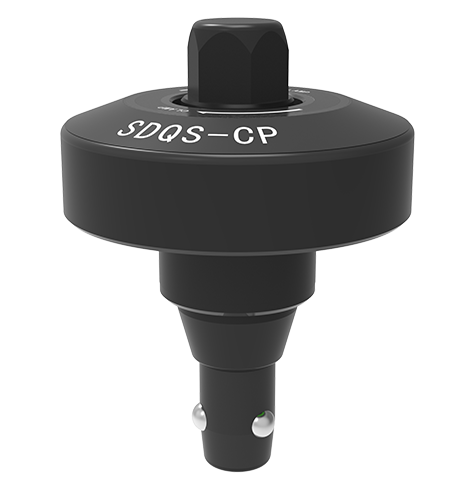

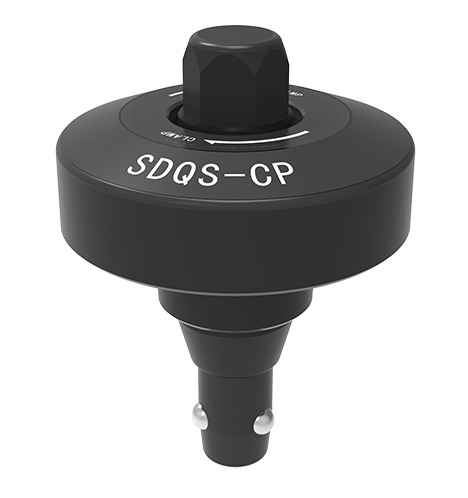

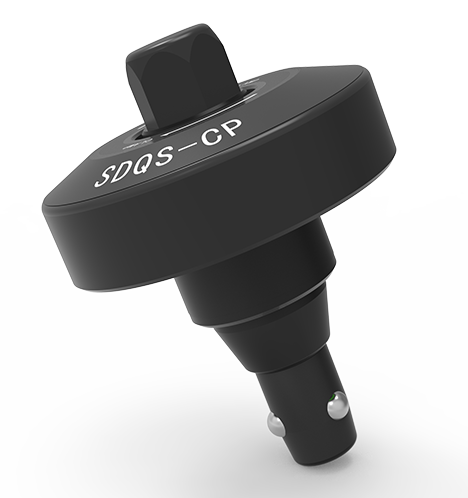

Visão geral do produto
Seu corpo é extinto e temperado, filme de óxido ferrosoferrico. A manga da cone possui tratamento de nitretação macia de banho de sal.
Ele pode cooperar com o Cone Pin SDQS-5-CP e a manga protetora SDQS-5-B.
Recursos do produto
Aperto manual e desbloqueio;
Sua superfície e parafuso têm tratamento de endurecimento.
Material: aço inoxidável (ou escolha do cliente) ;
Diagrama de dimensão do produto
| Número da dimensão | Manga correspondente | Força de aperto (n) | Torque de fixação permitido (nm) | Método de desbloqueio | Peso (G) |
|---|---|---|---|---|---|
| SDQS-5-CP | SDQS-5-C | 1.7 | 2 | Manual | 134 |
| SDQS-5-SP | SDQS-5-S | 133 | |||
| SDQS-10-CP | SDQS-10-C | 3 | 4 | 241 | |
| SDQS-10-SP | SDQS-10-S | 239 | |||
| SDQS-20-CP | SDQS-20-C | 4.5 | 7 | 457 | |
| SDQS-20-SP | SDQS-20-S | 453 |
| Número da dimensão | UM | B | C | D | E | F (G6) | G (-0,02 -0,06) | H1 | H2 | H3 | H4 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SDQS-5-CP | 10 | 30 | M4*0,7↧6 | 39 | 9 | 18 | / | 22 | 12 | 9.5 | 30 |
| SDQS-5-SP | / | 18 | |||||||||
| SDQS-10-CP | 13 | 37 | 46 | 12 | 22 | / | 27 | 14 | 14.5 | 40 | |
| SDQS-10-SP | / | 22 | |||||||||
| SDQS-20-CP | 17 | 45 | M4*0,7↧6 | 56 | 16 | 28 | / | 34 | 16 | 19.5 | 51 |
| SDQS-20-SP | / | 28 |
