"Mudança rápida em 5 minutos! Descobrindo a eficiência final do sistema de posicionamento zero de camurça".

Princípio do sistema:

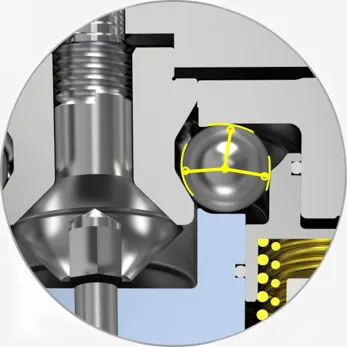

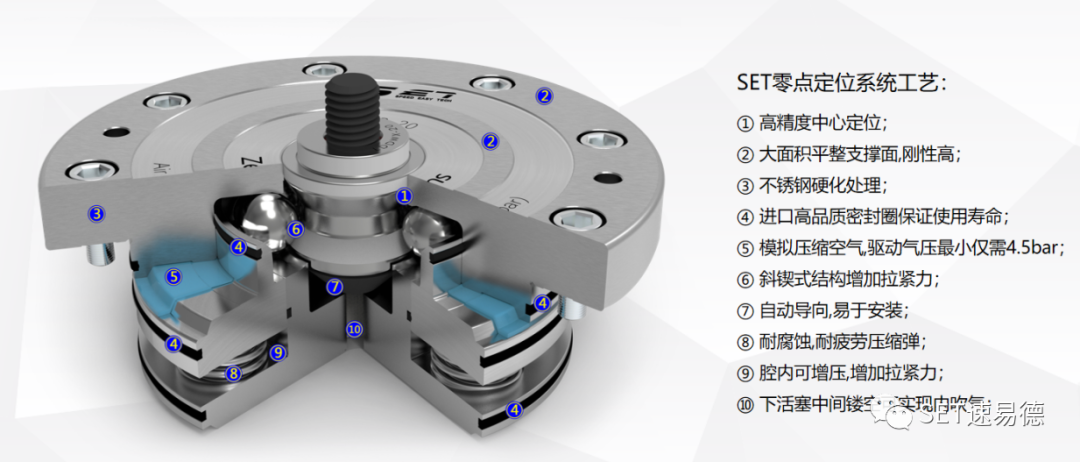

O sistema de posicionamento do ponto zero pertence ao mecanismo de bloqueio, que é aberto durante a ventilação e trancado fora do ar. Quando a pressão hidráulica ou a pressão do ar são aplicados ao sistema de posicionamento zero, a pressão comprime a mola abaixo através do pistão e a bola de aço se espalhou para os dois lados. O aperto depende da mola forte interna e nenhuma fonte de ar é necessária durante a operação normal. O sistema de mudança rápida é composto de diferentes tipos de módulos de posicionador, o uso não é o mesmo, o corpo muda, a unha também muda, é dividida em posicionador, pino de posicionamento, pino de orientação, pino de travamento, pertence ao posicionamento clássico "um lado de dois pinos".

Outra característica do sistema de ponto zero é sua função dupla: o posicionamento e o aperto são realizados simultaneamente, com precisão inferior a 5 μs. O curto pino de posicionamento cônico torna a superfície de contato completamente fechada e tem a função do auto-bloqueio. O aperto de posicionamento permite um certo desvio radial e desvio angular, que tem certas vantagens para carregamento e descarregamento automático ou manual.

As características do sistema de posicionamento zero
Mecanismo de fixação de auto-bloqueio
O método de fixação de bola de três lados não precisa conectar a fonte do ar quando em uso, e a estrutura de cunha de mola mecânica é fixada e a fonte de ar é necessária apenas quando o desbloqueio é aberto.

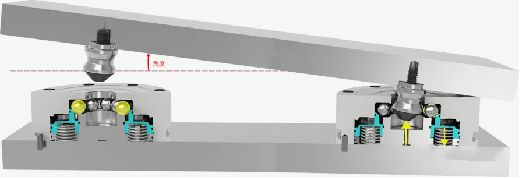

Ângulo de carregamento inclinado mais alto
Quando o acessório é substituído, porque não pode ser absolutamente horizontal, os requisitos de inclinação da bandeja são relativamente altos, este localizador pode resolver esse problema, este localizador em comparação com outras marcas no mercado O ângulo de inclinação de 1,2 graus, o que é o tipo de lindacto, o que é um tipo de lentro, o que é o que é o que é um dos que se trata, o que é o que é o que é o que é o que é o que é o que é o que é o que é o que é o que é o que é o que é um tipo de lentro, que é o que é o que é um tipo de lentro, que é o que é o que é um tipo de lentro, que é o que é um dos que o lentro, o que é um dos que se referem, que, portanto, o que é o que é um dos que, o que é um dos que são o que é um dos que são os que estão. A dificuldade de operação e o risco de danos ao posicionador zero. Além disso, cada bandeja é incorporada com uma manga guia de posicionamento espessa, que deve ter uma certa resistência ao impacto, permitindo que a distância excêntrica da unha seja ± 5 mm, melhorando a eficiência do aperto. O tempo de elevação do palete da parte externa da máquina para a bandeja de mesa é reduzida aos 5 minutos mais rápidos (incluindo desmontagem e ligação e corrida).

Adequado para inspeção e limpeza automatizadas

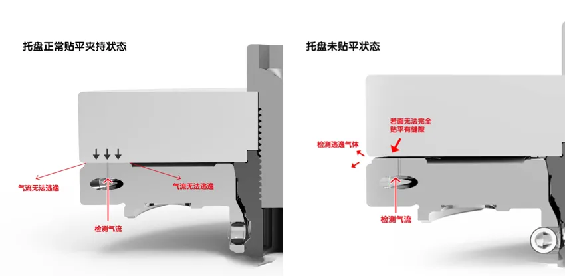

Para garantir a estabilidade da bandeja e atender aos requisitos de posicionamento, o posicionador zero deve adicionar um dispositivo de detecção de fixação, o objetivo deste dispositivo é garantir que o posicionador zero possa entrar em contato completamente com a superfície de posicionamento da bandeja e não haverá corte de ferro ou outros detritos no meio. Seu princípio de trabalho é mostrado na Figura (1). O ar de detecção liberará (0,2MPa) pressão de ar fora do orifício. Defina o valor de classificação do sensor de fluxo. Quando a bandeja não é plana com o posicionador, como mostra a Figura 2, o gás escape detectado escapa para fora ao longo da lacuna, e o sensor de fluxo determinará a diferença de fluxo, para realizar a detecção de fixação. O orifício de detecção também pulverizará a pressão de limpeza de 0,6MPa para garantir a limpeza do estoma. Vários localizadores podem ser detectados simultaneamente, reduzindo assim os custos; 2. Uma vez que houver um valor de fluxo de vazamento em vários posicionadores, será inconsistente com o valor de fluxo predefinido, por isso é mais seguro; 3. O método de detecção é mais direto, a bandeja não é carregada e o clipe vazio do posicionador pode ser detectado.

Caso de aplicação

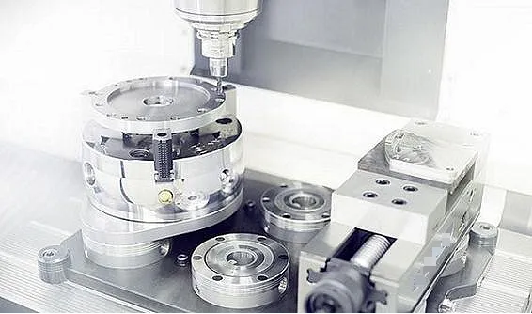

O sistema modular possui módulos padrão profissionais para o aperto direto de peças de trabalho, bem como peças micro e pequenas, permitindo a instalação, posicionamento e fixação de dispositivos de fixação individuais, bandejas de peça de trabalho ou peças de trabalho equipadas com pinos de posicionamento na máquina em um curto tempo para referência à precisão, com a operação real de atrito da máquina durante a máquina durante a máquina.

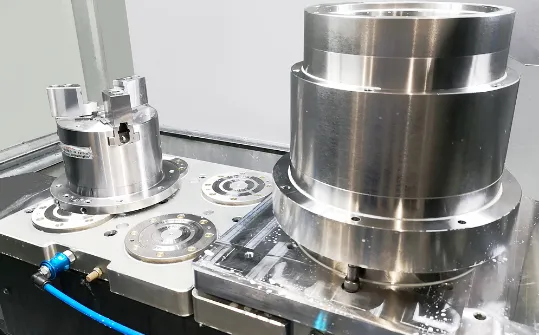

Bandeja de mudança rápida configurar um dispositivo de fixação diferente

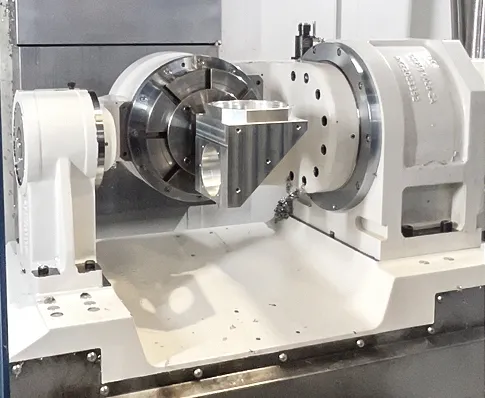

A ponte rotativa equipada com o sistema de posicionamento zero definido pode substituir a bandeja da garra ou a peça de trabalho individual, conforme necessário.

O sistema de posicionamento do ponto zero é usado para obter estabilidade de usinagem na alimentação automática de máquinas.

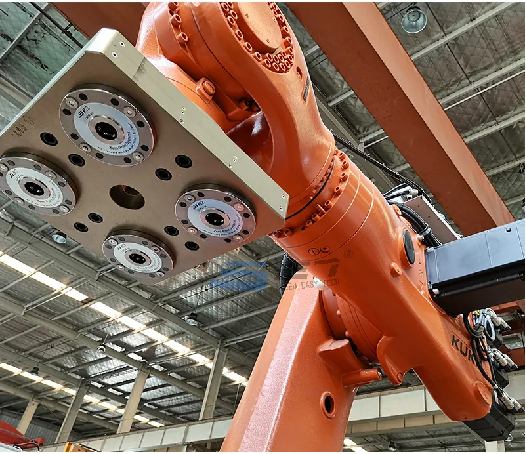

Nas aplicações de montagem, a bandeja de posicionamento zero definida é usada como sistema de transportadora e o pino de posicionamento cônico impede que a bandeja tocasse durante a substituição.

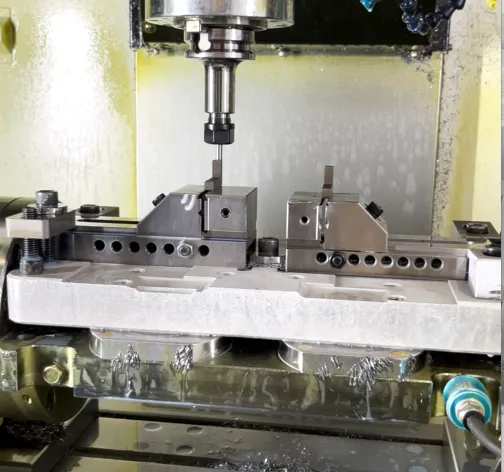

Em um ambiente especial de processamento, a peça de trabalho pode ser fixada diretamente definindo o orifício do processo ou conectado à peça de trabalho através da bandeja, e cinco lados podem ser processados ​​ao mesmo tempo, eliminando processos tradicionais complexos.

Temos um portfólio abrangente de produtos de fixação e tecnologia profissional de P&D, com muitos anos de experiência acumulada, o profundo cultivo da indústria por décadas, pode fornecer para atender a uma variedade de necessidades de soluções de tecnologia de fixação de automação, ajudar os fabricantes de equipamentos da indústria de automação a reduzir custos e aumentar a eficiência, melhorar a competitividade principal de empresas. O crítico é que nossas soluções de sistema de posicionamento zero podem atender a uma variedade de cenários práticos de aplicação, a Suyi de confiar em tecnologia de produção de P&D de alta qualidade e excelência de requisitos técnicos, forneceu muitas empresas conhecidas no mundo com soluções técnicas.
