Aplicação integrada de dispositivo de posicionamento de ponto zero e solução livre de vazamentos

Realize a substituição de ferramentas/módulos totalmente automática, rápida e precisa:

Localizador de ponto zero: Sua função principal é fornecer precisão de posicionamento de repetibilidade ultra-alta (geralmente até o nível micrométrico) e forte força de travamento rígido. Ele garante que as ferramentas, acessórios ou módulos substituídos possam retornar com precisão à mesma posição física (ou seja, "ponto zero") sempre.

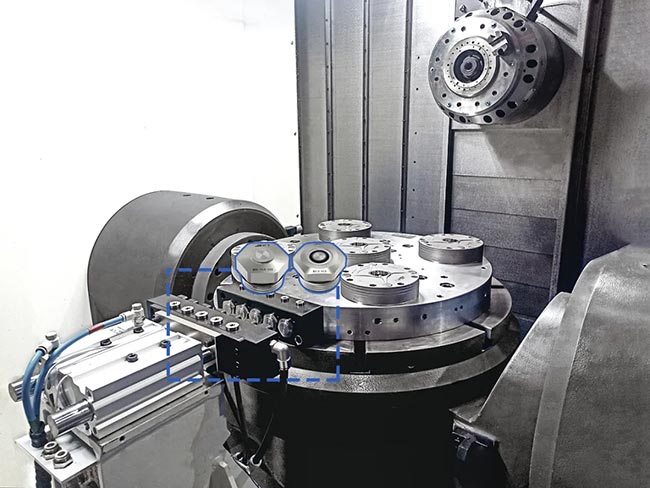

Conector sem vazamentos: integrado na superfície de contato do sistema de posicionamento zero (geralmente no “disco macho” do localizador e no “disco fêmea” instalado na ferramenta). Eles são responsáveis ​​por conectar ou desconectar de forma automática e confiável diversas tubulações de fluidos (pressão de ar, óleo hidráulico, água de resfriamento, vácuo, etc.) e sinais elétricos/de dados necessários para a operação da ferramenta após posicionamento e travamento.

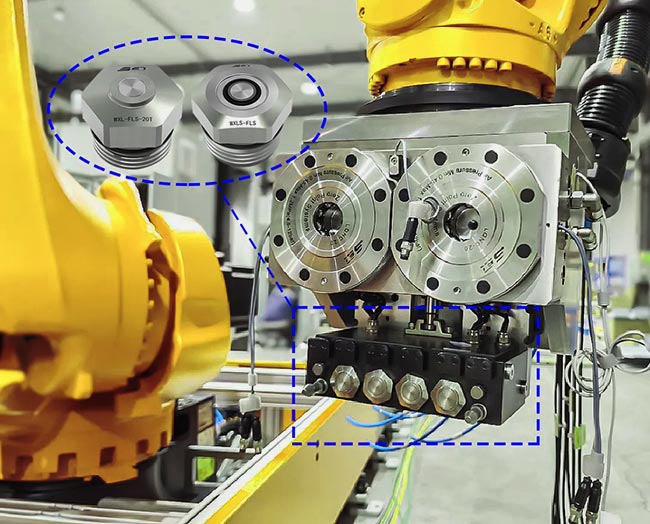

Efeito combinado: Todo o processo de substituição é automatizado. Robôs ou atuadores só precisam "afivelar" o módulo da ferramenta no localizador de ponto zero, que completa automaticamente o posicionamento preciso e o travamento forte. Ao mesmo tempo, os conectores sem vazamentos em ambos os lados também completam o acoplamento de forma automática e confiável, fornecendo instantaneamente energia (fluido) e sinais de controle para a ferramenta. Ao desconectar, a sequência é invertida, primeiro desconecte o conector (fechado sem vazamento) e depois destrave o localizador.

Elimine completamente o risco de vazamento durante o processo de substituição:

Valor central: Esta é a razão fundamental para usar conectores sem vazamentos. É irrealista e perigoso intervir manualmente nas conexões de tubulações durante a substituição automatizada de ferramentas. É difícil garantir o vazamento completo de conectores rápidos comuns durante o acoplamento/separação automática.

A função de um conector sem vazamentos: Seu design preciso da válvula garante que a passagem só seja aberta no momento da conclusão da conexão e fechada no momento da separação. Ao longo de todo o processo de conexão e separação, o fluido fica efetivamente vedado dentro do sistema e não vazará para o meio ambiente. Isto é crucial para aplicações que lidam com petróleo (poluição, inflamabilidade), produtos químicos (toxicidade, corrosão), meios caros (custo de perda) ou que exigem ambientes limpos (como pulverização, alimentos, medicamentos).

Melhore significativamente a eficiência da produção e a utilização do equipamento:

Substituição Rápida: O sistema combinado permite que todo o processo de substituição da ferramenta, incluindo conexões complexas de fluidos e elétricas, seja concluído em segundos a dezenas de segundos, muito mais rápido do que as conexões manuais tradicionais (que podem levar vários minutos ou até mais).

Reduzir o tempo de inatividade: A troca rápida significa que a linha de produção pode se adaptar com mais flexibilidade à produção de diferentes produtos (pequenos lotes, variedades múltiplas) ou substituir rapidamente ferramentas sobressalentes durante a manutenção ou mau funcionamento, reduzindo significativamente o tempo de não produção.

Integração de automação: Totalmente compatível com robôs ou armazéns automatizados de troca de ferramentas/moldes, alcançando uma produção flexível e não tripulada.

Garanta a estabilidade do desempenho do sistema e a consistência do processo:

Precisão de alta repetibilidade (localizador zero): Garanta que a posição espacial da ferramenta seja absolutamente consistente após cada substituição, que é a base para garantir a precisão da usinagem (como troca de ferramenta, soldagem), precisão de montagem e precisão de detecção.

Conexão confiável (conector sem vazamentos): Fornece fornecimento de fluido estável e sem vazamentos (pressão e fluxo estáveis) e transmissão de sinal confiável, garantindo que as condições de "entrada" obtidas pela ferramenta sejam consistentes sempre que ela funcionar, garantindo assim alta repetibilidade dos resultados do processo. Evite problemas como pressão insuficiente, vazão instável e interrupção de sinal causada por vazamentos.

Reduza riscos operacionais e custos de manutenção:

Segurança: As operações automatizadas reduzem a necessidade de conexão manual em áreas de alto risco, como o interior de grandes prensas, áreas de pulverização e áreas de alta temperatura. O design livre de vazamentos elimina riscos à segurança e riscos de poluição ambiental causados ​​por vazamentos de fluidos inflamáveis, tóxicos e de alta pressão.

Reduza a poluição: evite que óleo, refrigerante e outros vazamentos contaminem o ambiente de trabalho, os produtos e os próprios equipamentos.

Reduza a manutenção: reduza o trabalho de limpeza, a corrosão do equipamento e as falhas do sistema causadas por vazamentos. A confiabilidade e a longa vida útil dos conectores também reduzem a frequência de substituição de peças de reposição.
