How CNC Tombstones and Zero Point Locator Base Plates Maximize Multi-Axis Productivity

1. Por que a produtividade multieixos exige uma densidade de fixação rígida

Os centros de usinagem horizontais são excelentes em operações de quatro e cinco eixos, mas seu teto de produtividade é ditado pelo número de peças que podem ser cortadas por face da marca de exclusão e pela rapidez com que as configurações giram. Um HMC típico de 400 mm com uma única morsa atinge de 2 a 4 peças por ciclo. Implementando um placa base do localizador de ponto zero debaixo de um quadrilátero lápide cnc O acessório permite 16-32 peças por ciclo, multiplicando diretamente o rendimento sem aumentar a velocidade do fuso.

• Impacto na densidade: Lápide machining increases parts per pallet by 300-500% compared to standalone vises.
• Aumento de utilização: A indexação rápida de peças através do ponto zero reduz o tempo sem corte de 35 minutos para menos de 2 minutos por lote.
• Preservação de precisão: O posicionamento repetível dentro de 0,005 mm elimina a requalificação após cada troca.

Os dados recolhidos em 23 oficinas de trabalho mostram que a mudança do trabalho convencional para o lápide cnc fixtures combinado com placas de ponto zero aumenta a eficácia geral do equipamento (OEE) de uma média de 48% para 82% em três meses.

2. Anatomia Central de Lápides CNC de Alto Desempenho

A lápide cnc machine O acessório é normalmente uma coluna quadrada ou retangular de aço (ou alumínio) com faces usinadas com precisão, cada uma aceitando placas de fixação modulares. As configurações comuns incluem 2, 4 ou 6 faces, permitindo acesso simultâneo a múltiplas orientações de peças.

2.1 Considerações sobre materiais e rigidez

Lápides de ferro fundido fornecem amortecimento de vibração superior para desbaste pesado, enquanto lápides de alumínio 6061-T6 reduzem o peso para transporte rápido de paletes. Para acabamento em alta velocidade, um design híbrido usando núcleo de aço com placas de fixação de alumínio equilibra rigidez e agilidade.

2.2 Padrões de Interface

Mais moderno fixação de lápide os sistemas adotam padrão de grade (passo de 96 mm ou 100 mm) ou padrões de furos de localização de pinos compatíveis com placas de fixação modulares. Essa padronização permite que as oficinas movam placas de fixação entre lápides e placas de base de ponto zero sem reusinagem.

3. Como uma placa base localizadora de ponto zero redefine a velocidade de mudança

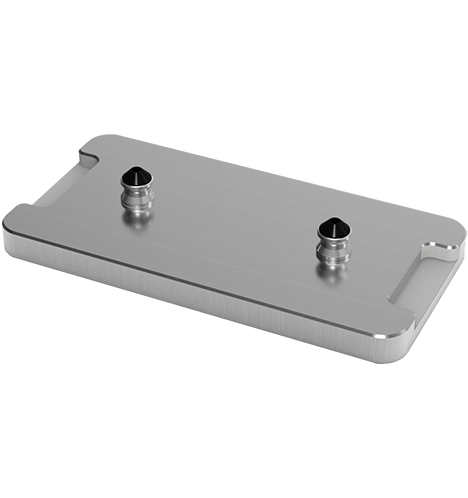

A placa base do localizador de ponto zero integra pinos de precisão e módulos de fixação que travam placas de fixação ou lápides em uma posição repetível com precisão em nível de mícron. Em vez de indicar cada lápide na mesa da máquina, um operador coloca todo o conjunto da lápide na placa de base, aciona braçadeiras pneumáticas ou hidráulicas e fica pronto para cortar em menos de 90 segundos.

• Trocas de menos de um minuto: Troca manual típica: 30-40 min. As placas de base de ponto zero reduzem esse tempo para 40-90 segundos.
• Repetibilidade absoluta: Melhor que ±0,005 mm (5 mícrons) na interface de localização, verificado por testes de interferômetro a laser.
• Preparação de múltiplas paletes: Enquanto uma lápide é executada, outra é pré-instalada em uma segunda placa de base, eliminando o tempo ocioso da máquina.

4. Sinergia de Integração: Tombstone Zero Point em HMCs

Quando você monta um Lápide do 4º eixo em um placa base do localizador de ponto zero , o sistema combinado permite usinagem horizontal de alta densidade com intervenção mínima. A placa de base permanece aparafusada ao palete HMC, enquanto várias lápides (cada uma pré-carregada com peças) são ligadas e desligadas. Essa arquitetura é ideal para fabricação sem iluminação e execuções de produção de alto mix.

4.1 Fluxo de Trabalho Típico

1. Os operadores carregam as peças brutas em placas de fixação fixadas em uma lápide fora da máquina.
2. O conjunto completo da lápide é colocado na placa de base do ponto zero através de cavilhas guiadas.
3. Os módulos de fixação puxam automaticamente a lápide para baixo e centralizam-na (pneumática ou mecânica).
4. O HMC executa um programa multifacetado enquanto a próxima lápide é preparada offline.

Este método aumenta a utilização do fuso de aproximadamente 40% para mais de 85% em condições reais de chão de fábrica, conforme documentado por vários estudos de caso de manufatura enxuta (média de 62 semanas de produção).

5. Estratégias de projeto para fixação de múltiplas peças em lápides

Eficaz dispositivos elétricos de usinagem de lápides exigir deliberado projeto de fixação de componentes para equilibrar o acesso às peças, evacuação de cavacos e força de fixação. Abaixo estão técnicas comprovadas de células de usinagem horizontal de alta densidade.

5.1 Empilhamento de Camadas vs. Fixação de Camada Única

Para peças prismáticas com altura inferior a 80 mm, lápides de dois níveis (peças fixadas umas sobre as outras) duplicam as peças por face. Use braçadeiras giratórias hidráulicas ou êmbolos retráteis para evitar interferência da ferramenta.

5.2 Placas de fixação modulares

Placas de fixação modulares com padrões de grade (orifícios de localização de 12 mm ou 16 mm de diâmetro) permitem uma reconfiguração rápida. Uma única face de lápide pode aceitar bases em cauda de andorinha, braçadeiras ou cápsulas de vácuo sem fazer furos personalizados.

Para densidade máxima, use acessórios programáveis com módulos de fixação servo-acionados, embora, para a maioria das oficinas, lápides mecânicas compatíveis com ponto zero ofereçam a melhor relação custo-produto.

6. Impacto Quantitativo: Antes vs. Depois do Ponto Zero da Tombstone

Um estudo detalhado de seis meses em três centros de usinagem horizontal que processam componentes de alumínio e aço inoxidável (volume anual de 85.000 unidades) revela as seguintes melhorias após a migração para trabalho da cidade da lápide princípios usando placas de base de ponto zero.

• Tempo de execução do fuso: aumentou de 3,2 horas por turno para 6,7 horas (109%).
• Frequência de configuração: reduzido de 4 trocas por turno para 1,2 trocas por turno (redução de 70%).
• Taxa de sucata devido a carregamento incorreto: caiu de 3,1% para 0,4% devido ao posicionamento repetível do ponto zero.
• Produção anual por máquina: passou de 12.400 peças para 34.200 peças.

7. Melhores práticas para projeto de fixação de componentes em luminárias Tombstone

Para evitar colisões e maximizar a acessibilidade da ferramenta, siga estas diretrizes de design ao criar luminária de lápide layouts para usinagem do 4º eixo.

7.1 Folga e Orientação da Ferramenta

Oriente as peças longas horizontalmente ao longo do centro de rotação do eixo B. Isso mantém o balanço da ferramenta mínimo. Para lápides, escalone os grampos e as peças para que uma fresa de topo possa alcançar recursos adjacentes sem retrair totalmente.

7.2 Gerenciamento de Chips

Incorpore ranhuras para quebra-cavacos nas placas de fixação e use elementos de fixação angulares (15–20 graus) para direcionar os cavacos para baixo. Os centros de usinagem horizontal dependem da refrigeração através do fuso e da gravidade; uma lápide mal projetada retém lascas e provoca o recortamento.

7.3 Consistência da Força de Fixação

Módulos de fixação hidráulicos ou pneumáticos integrados no lápide cnc corpo garante força uniforme em todas as partes. Use sensores de pressão para confirmar o engate de cada braçadeira antes do início do ciclo – isso pode ser monitorado por meio da interface de código M do HMC.

8. Justificativa Econômica: ROIC de Sistemas Tombstone de Ponto Zero

Embora o custo inicial de um terreno de precisão placa base do localizador de ponto zero mais dois lápide cnc montagens é maior do que os tornos básicos, o retorno sobre o capital investido (ROIC) é normalmente inferior a 6 meses para lojas de médio volume (2.000 números de peças/ano). Principais motivadores:

• Mão de obra qualificada reduzida: Os operadores não precisam mais indicar luminárias – pessoal semiqualificado pode trocar lápides.
• Menor custo de ferramentas perecíveis: A maior utilização do fuso amortiza o ferramental em mais peças, reduzindo o custo por aresta em 30-40%.
• Prontidão para apagar as luzes: A fixação repetível e a localização do ponto zero permitem usinagem autônoma de até 8 horas.

Um job shop com 5 HMCs relatou que a implementação usinagem de lápide com placas de base de ponto zero gerou lucro anual adicional de US$ 420.000 por máquina, transferindo 1,5 horas de tempo de configuração por turno para a produção.

9. Erros comuns a serem evitados ao adotar Tombstone e Zero-Point

9.1 Torque inconsistente do pino de tração

A variação do torque do pino afeta diretamente a repetibilidade da altura Z. Use torquímetros calibrados para todos os pinos de interface de ponto zero. Pinos soltos causam desvio de posição de até 0,03 mm.

9.2 Sobrecarga dos limites de peso da lápide

Cada palete HMC possui uma capacidade máxima de carga. Uma lápide do 4º eixo totalmente carregada com 32 peças e grampos pode exceder esse valor, causando erros de acionamento do eixo. Sempre pese o conjunto completo da lápide e reduza em 15% para segurança.

9.3 Ignorando o acesso ao refrigerante

As placas de base de ponto zero exigem fluxo desobstruído do líquido refrigerante. Use placas de base com canais de refrigeração integrados ou portas de lavagem angulares para evitar o acúmulo de cavacos.

10. Tendências futuras: luminárias inteligentes para lápides com sensores incorporados

Pronto para a Indústria 4.0 fixação de lápide agora incorpora etiquetas RFID que armazenam deslocamentos de acessórios e programas de peças. Quando uma lápide é colocada no placa base do localizador de ponto zero , o HMC carrega automaticamente a macro correta. Alguns sistemas avançados incluem sensores de força nos módulos de fixação para detectar erros de assentamento antes do fuso iniciar.

Essas lápides inteligentes reduzem ainda mais o tempo de configuração – para menos de 30 segundos – e eliminam quase todos os erros de entrada manual de dados. Os primeiros usuários relatam uma redução de 95% no refugo da primeira peça após a implementação de acessórios de lápide habilitados para RFID.
