O sistema de fixação estabelece uma gama completa de zero sistema de fixação para ajudar a nova revolução na usinagem!

A gama completa de garras de ponto zero desenvolvida pela SUIDEL é versátil e pode ser instalada em paletes de máquinas, substratos, placas quadradas, colunas, torres e pontes rotativas para todos os processos mecânicos comuns, como moagem, giro, trituração, corrosão e bancos de teste para equipamentos de montagem. Garrinhas de mudança rápida feitas de aço de ferramentas de alta qualidade são mecanicamente apertadas e desbloqueadas. Os recursos dos sistemas completos de sistemas de fixação de Suyi De são: simples e durável, fácil de limpar, design de pacotes completo e alta precisão de posicionamento.
Com uma rica experiência no campo do processamento mecânico, continuamos a enriquecer a linha de produtos para a fabricação de ferramentas de máquinas mais refinadas e inteligentes e a atender a uma variedade de necessidades de soluções inovadoras de sistemas de tecnologia de pinça para os clientes escolherem, para ajudar as empresas a criar alta eficiência, alta precisão e linha de produção de usinagem de alta qualidade.
Manual Mudança rápida série de sistemas de picada
01
Série manual zero posicionador

▲ MANUAL MANUAL MANUAL DE POSILIDADE MANUAL MANUAL DE PALETS PIN MANUAL
Com a combinação do sistema manual de posicionamento zero e o vício manual, o design modular de bloqueio forte é realizado rapidamente, o que pode realizar o aperto rápido fora da máquina -ferramenta e melhorar a eficiência do processamento.
Recursos de posicionador
Prenda e desbloqueie manualmente
Material: Aço inoxidável (ou personalizado)
Endurecimento de superfície e pistão
Precisão de posicionamento repetida <± 0,01mm
Torque máximo: 60nm
Características de paletes
Material: Die aço (ou costume)
Requisitos especiais podem ser personalizados
Recursos de doe
endurecimento
A função de restringir a liberdade de direções x e y
02
Série de Vice

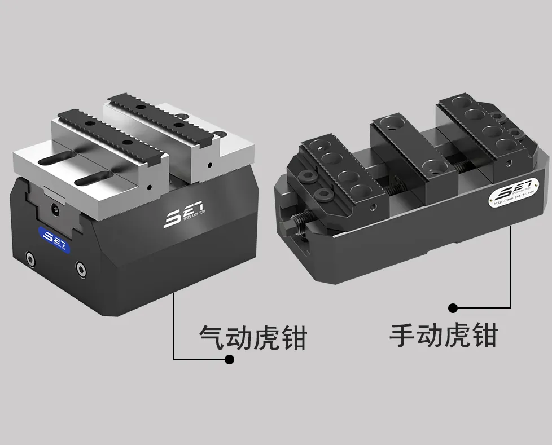

▲ Torno manual de torno pneumático
O vício de camurça pode ser usado em conjunto com o sistema de posicionamento de ponto zero para alterar rapidamente o dispositivo de fixação inteiro em segundos. Design plano e sem espaço, especialmente adequado para soluções de automação com armazenamento de peça de trabalho quando combinado com sistemas de mudança rápida.
Recursos de torno manual
Abertura rápida manual, bloqueio, selo duplo, bom desempenho de vedação
Material: Aço estrutural de liga
Centro usando centralização de rolamentos duplos lados, fácil de operar
Precisão de posicionamento repetida <± 0,01mm
O vício de auto-alojamento é uma ferramenta versátil que pode ser usada para agarrar materiais, placas ou perfis em branco. O rolamento central pré-apertado e livre de lacunas e controles deslizantes montados adicionais garantem uma repetibilidade de até ± 0,01 mm, uma pequena profundidade de fixação (3 mm) e a capacidade de obter usinagem de vários lados em um único sistema de fixação.
Recursos de vice pneumático
Fonte de ar aberto, grampo de primavera, fonte de ar pressurizada
Material: aço inoxidável endurecido
Tratamento de endurecimento de superfície e trilho
Precisão de posicionamento repetida <± 0,01mm
O torno pneumático desenvolvido por Suide é equipado com uma mola no interior para uma força de aperto mais alta. Quando não há suprimento de ar, o torno ainda pode manter uma força de aperto alta. Além disso, a posição de alça pode ser monitorada por pressão dinâmica ou um caminho de ar integrado, o que torna o torno ainda mais útil em aplicações de automação.
03
Sistema manual de bloqueio de bola

Principais componentes: Recebimento de manga (colocada na placa de base), posicionamento da manga (colocada na bandeja) trava de bola manual
Principais usos: pode preencher com rapidez e precisão o posicionamento e o bloqueio do conjunto completo de acessórios; Adequado para pequenos lote, peça de trabalho de várias variedades, mudança rápida
Peculiaridade
Rápido: a substituição completa do equipamento leva até 1 minuto
Precisão de posicionamento repetida: dentro de ± 0,013mm
Força de aperto: a capacidade de rolamento da trava da bola é de 36 toneladas
Operação simples: bloquear o posicionamento de um passo para alcançar
Baixo custo: apenas um conjunto de placas de base, substituição ilimitada de paletes processando diferentes produtos
Manutenção: as peças são intercambiáveis ​​e intercambiáveis
04
Anel de localização manual

O anel de posicionamento manual é um dispositivo que precisa apenas de parafusos para concluir o posicionamento de alta precisão.
Peculiaridade
Localize manualmente, bloqueie e desbloqueie
Precisão de posicionamento repetida <± 0,003mm
Material: aço inoxidável endurecido
Posicionamento rápido e preciso de palete e substrato
Design compacto para uso eficiente do espaço
Caso de aplicação do sistema de fixação
01
Vício egocêntrico

● O vício egocêntrico é usado na tabela de posicionamento zero circular de cinco eixos
● Este programa pode substituir rapidamente o vício egocêntrico, melhorar bastante a eficiência do trabalho
02
Posicionador zero manual

● Torno egocêntrico manual com posicionamento zero manual de 52 mm de quatro unidades
● Carregamento rápido, sem necessidade de ajustar, grande força de fixação
● Pode realizar processamento de interferência invisível e sem contorno
03

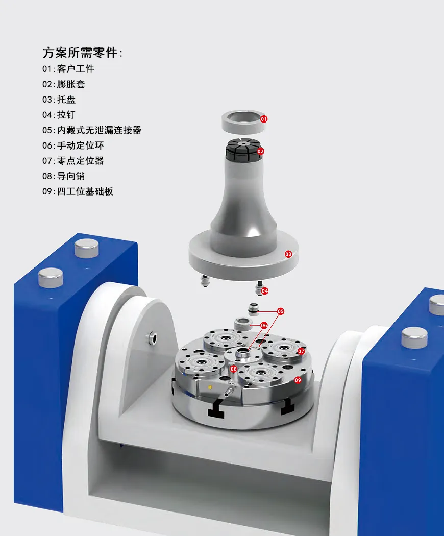

Anel de localização manual

● Anel de cone flexível central para garantir a precisão do posicionamento central e sempre permanecer inalterado
● conectores sem vazamentos permitem conexão rápida de acessórios hidráulicos ou pneumáticos
No campo da aeroespacial, produção automatizada, fabricação inteligente a laser, fabricação de automóveis, linha de produção de ferramentas de máquina, sempre prestamos atenção às suas necessidades específicas, para fornecer soluções de equipamento de alta qualidade. Especialmente adequado para a produção de massa e mudanças rápidas, para que a produção mecânica para melhorar a eficiência da produção de 90%. O Set depende da tecnologia de processamento de alta qualidade e dos requisitos técnicos de excelência, forneceu soluções técnicas para muitas empresas conhecidas no mundo. O conjunto tem a capacidade de projetar, produzir, testar e vender toda a solução para garantir um produto de alta qualidade de alta qualidade.
